ttn-tul-node-v1 pcb

ttn-tul-node-v1 to pierwsza płytka zaprojektowana przez zespół IOT-TUL. Głównym celem modułu jest zapewnienie komunikacji mikroprocesora z resztą infrastruktury LoRa. Płytka jest kompatybila ze wszystkimi modułami o pinach zgodnych z Arduino Uno lub Arduino Nano. ttn-tul-node-v1 posiada wyprowadzenia pozwalające na szybkie podłczenie modułów używających najpopularniejszych interfejsów, takich jak: i2c, spi, uart, 1-wire.

Autor schematu oraz pcb: Rafał Dolny

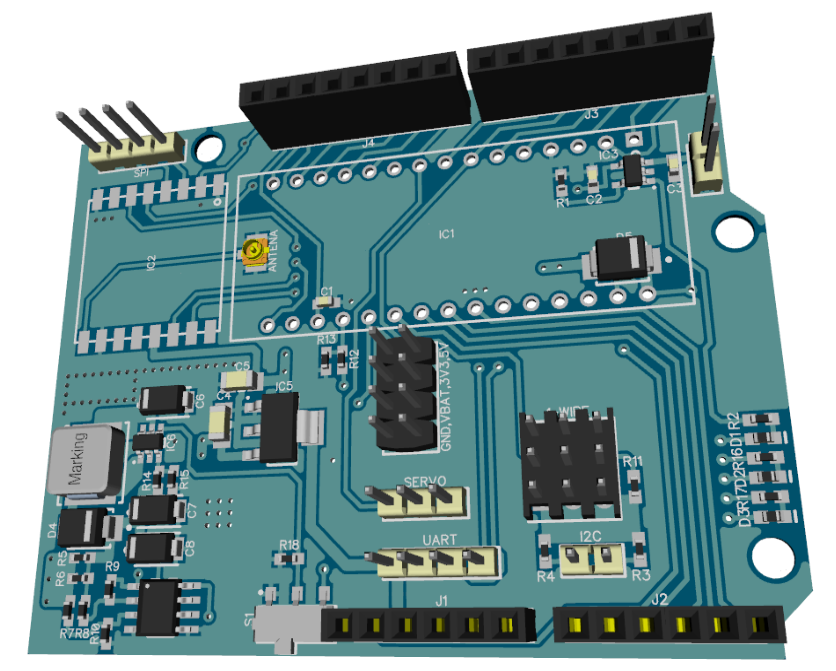

3D RENDER

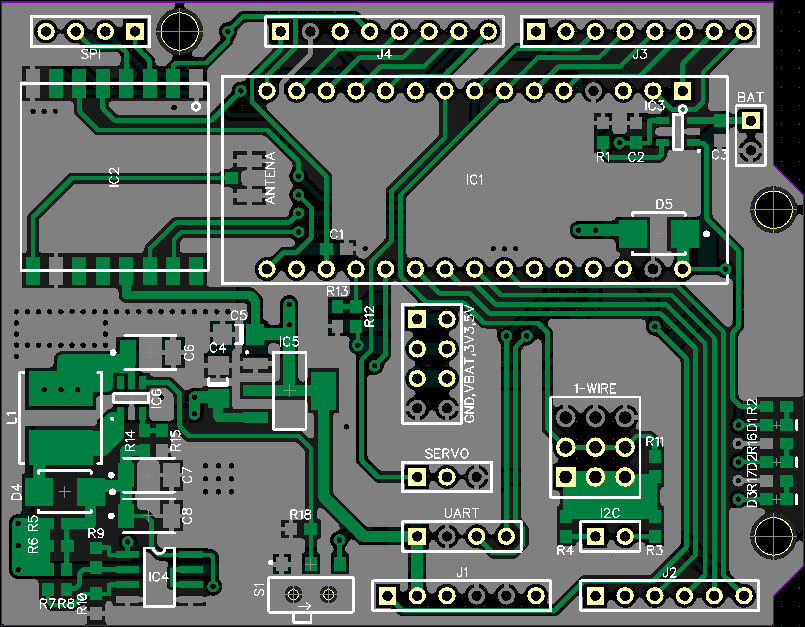

PCB TOP

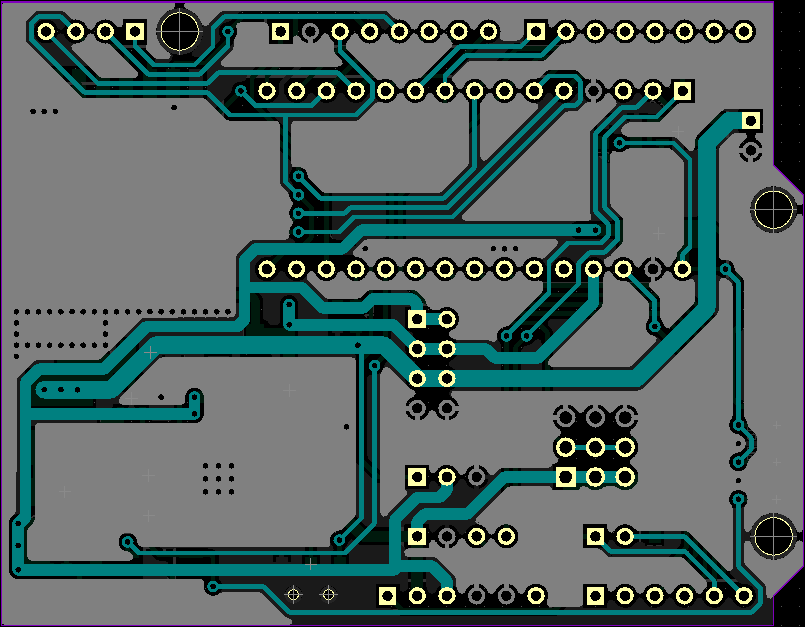

PCB BOTTOM

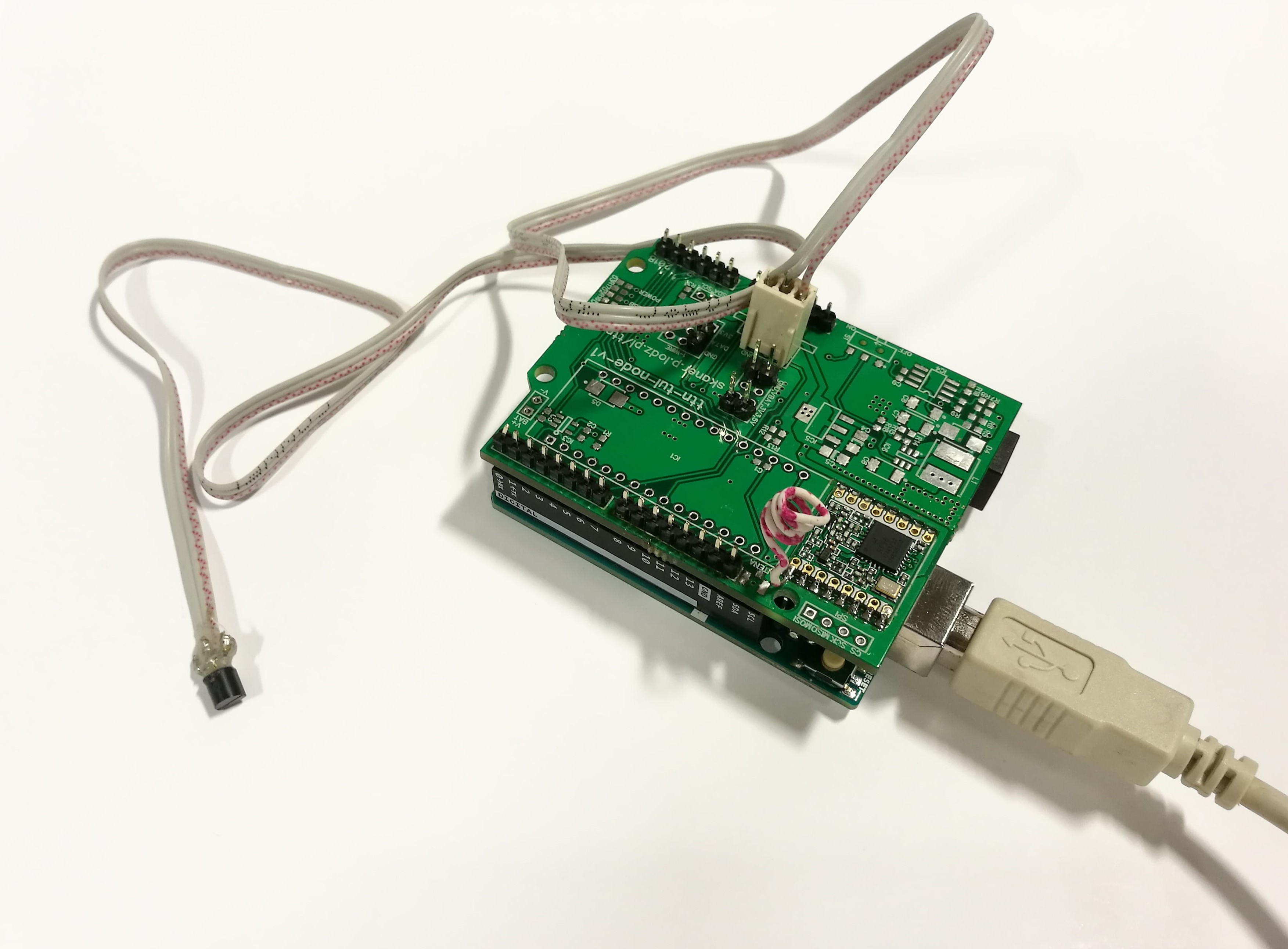

Instance of temporary iot-tul workshop module
